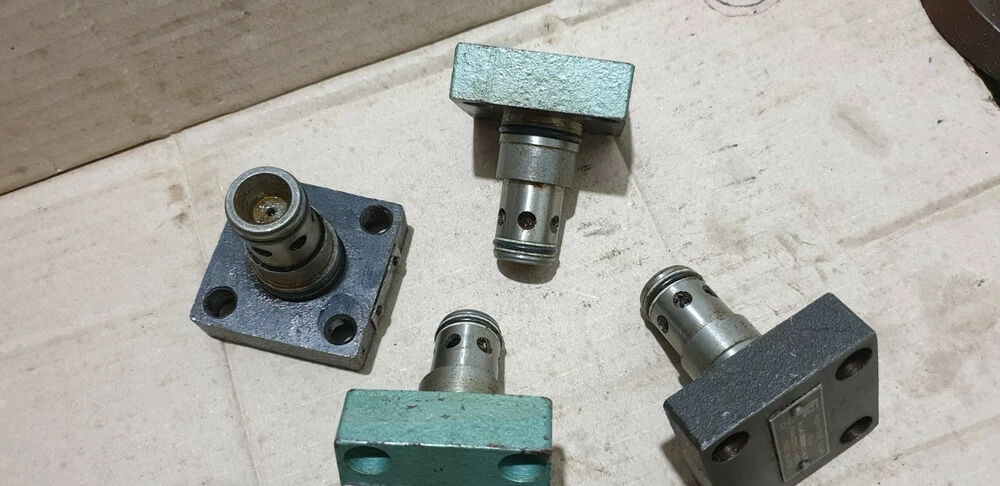

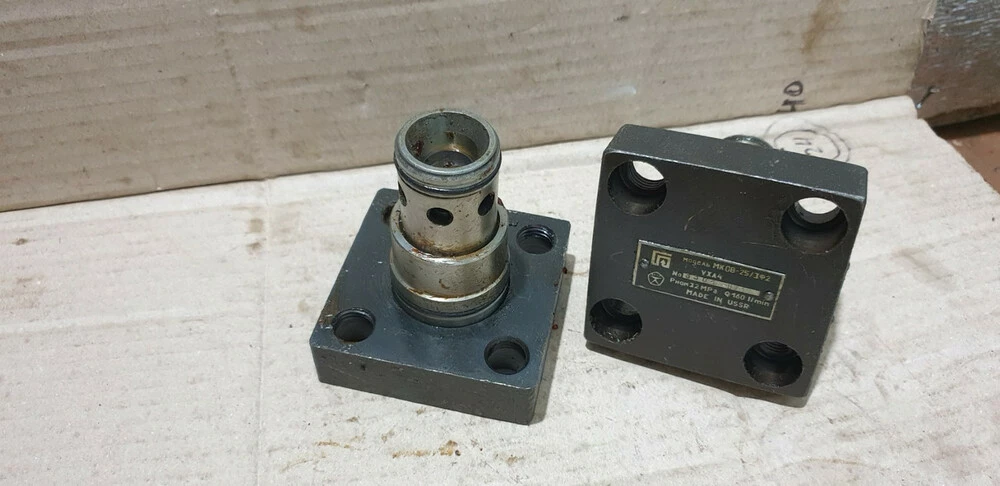

Гидроклапан МКОВ-32/3Ф3

Гидроклапаны МКОВ (клапаны обратные встраиваемые) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном.

Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.

Условия эксплуатации клапанов МКОВ:

- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);

- тонкость фильтрации: 25 мкм;

- температура рабочей жидкости: от +10°C до +70°C;

- температура окружающей среды: от -45°C до +55°C;

- положение при эксплуатации: любое пространственное положение.

В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет:

для клапанов МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/мин;

МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКОВ-25/3Ф3 до 160 л/мин;

МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКОВ-32/3Ф3 до 320 л/мин;

Обозначение на гидравлических схемах:

Р - отверстие для входа рабочей жидкости под давлением;

А - отверстие для присоединения к другим устройствам.

Структура условного обозначения и размеры:

МКОВ

-

*/3Ф

-

Х

-

ХХХ

-

Х

Категория размещения:

2 - для общеклиматического исполнения;

4 - для районов с умеренным и холодным климатом.

Климатическое исполнение

УХЛ - для районов с умеренным и холодным климатом;

О - общеклиматическое

Исполнение по давлению открытия:

1 – 0,05 МПа;

2 – 0,15 МПа;

3 – 0,30 МПа;

Исполнение по условному проходу

16 –16 мм;

25 –25 мм;

32 –32 мм;

Типа аппарата: обратный встраиваемый, присоединительные размеры по СТ СЭВ 1865-79

Шифр клапана

H

h

h1

D

d

d1

d2

d3

B

m

МКОВ-16/3Ф

76

56

9

32

25

9

М12

14

65

46

МКОВ-25/3Ф

98

72

10

45

34

14

М16

20

85

58

МКОВ-32/3Ф

112

85

7

60

45

17

М20

26

85

70

Основные характеристики гидроклапанов МКОВ (клапанов обратных встраиваемых)

Обозначение

Условный проход, мм

Номинальное давление, МПа

Давление открывания обратного клапана, МПа

Номинальный расход, л/мин

Масса, кг

МКОВ16/3Ф1

16

32,0

0,05

100

0,9

МКОВ16/3Ф2

0,15

МКОВ 16/3Ф3

0,3

МКОВ 25/3Ф1

25

32,0

0,05

160

1,7

МКОВ 25/3Ф2

0,15

МКОВ 25/3Ф3

0,3

МКОВ 32/3Ф1

32

32,0

0,05

320

2,7

МКОВ 32/3Ф2

0,15

0,3

МКОВ-16/3Ф2 гидроклапан обратный

Гидроклапан обратный МКОВ-16/3Ф.2

Технические характеристики клапана МКОВ16/3Ф2:

- условный проход 16 мм;

- тип монтажа: вставной (фланцевый);

- номинальное давление 32 МПа;

- номинальный расход рабочей жидкости 100 л/мин;

- давление открывания обратного клапана 0,15 МПа

- климатическое исполнение: для районов с умеренным и холодным климатом;

- масса клапана не более 0,90 кг.

МКОВ-32/3Ф2 гидроклапан обратный

Гидроклапан обратный МКОВ-32/3Ф.2

Технические характеристики клапана МКОВ32/3Ф2:

- условный проход 32 мм;

- тип монтажа: вставной (фланцевый);

- номинальное давление 32 МПа;

- номинальный расход рабочей жидкости 320 л/мин;

- давление открывания обратного клапана 0,15 МПа

- климатическое исполнение: для районов с умеренным и холодным климатом;

- масса клапана не более 2,70 кг.

Описание устройства гидроклапана МКОВ

1 - гильза;

2 - клапан;

3 - пружина;

4 - втулка переходная;

5 - фланец;

6, 7 - кольца резиновые;

8, 9 - кольца защитные;

Р - гидролиния подвода;

А - гидролиния отвода;

Устройство:

Обратный клапан состоит из гильзы 1, в которой размещен клапан 2, пружины 3, переходной втулки 4 и фланца 5.

Обратный клапан размещен в монтажном гнезде гидроблока и уплотняется резиновыми кольцами 6 и 7, а так же защитными кольцами 8 и 9.

Клапан 2, имеющий возможность осевого перемещения в гильзе 1, прижат пружиной 3 свое конической поверхностью к острой кромке гильзы 1, обеспечивая герметичное разделение гидролиний подвода P и отвода А.

Обратный клапан работает следующим образом:

Подведенные в гидролинию P (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию A.

При подводе потока рабочей жидкости в гидролинию A (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинии A и P.

Пример условного обозначения при заказе клапанов МКОВ:

МКОВ-32/3Ф2 гидроклапан обратный

МКОВ-32/3Ф3 гидроклапан обратный

МКОВ-25/3Ф2 гидроклапан обратный

МКОВ-25/3Ф3 гидроклапан обратный

МКОВ-16/3Ф2 гидроклапан обратный

МКОВ-16/3Ф3 гидроклапан обратный
