Описание товара

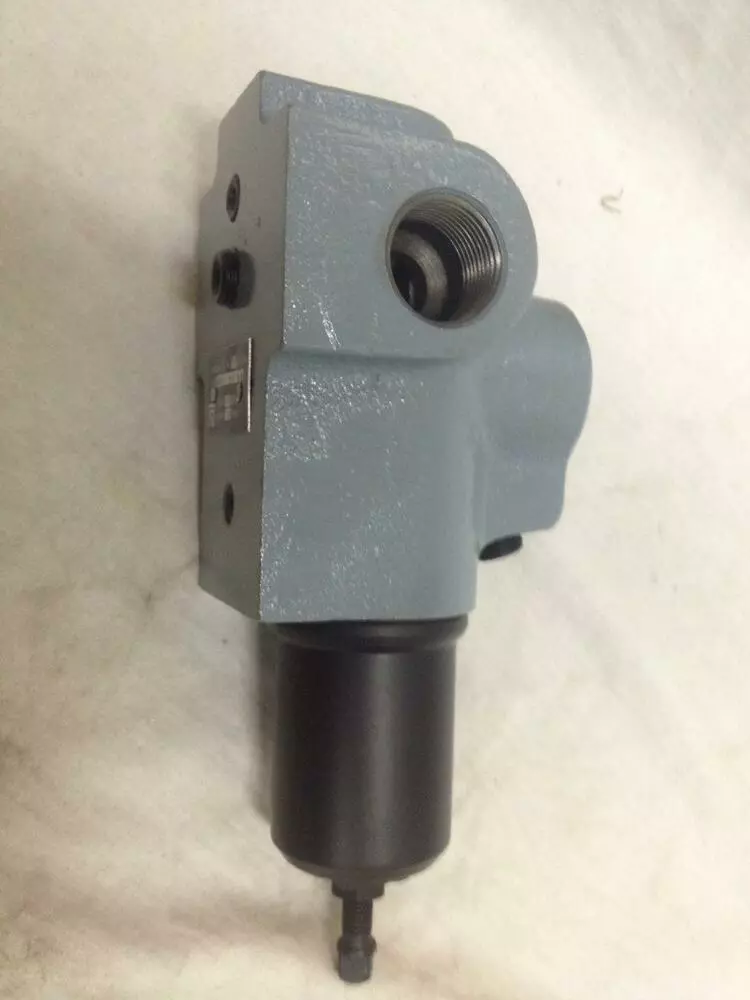

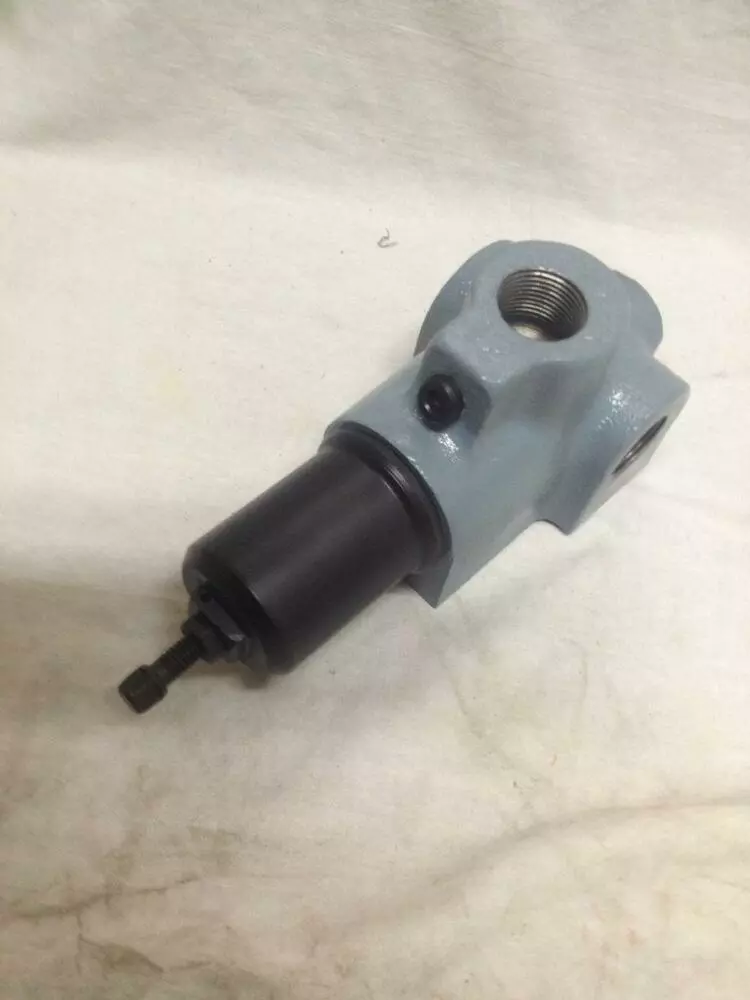

Клапан давления АГ54-32М предназначен для использования в гидросистемах станков и других гидрофицированных машин в качестве:

гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;

гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление);

предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;

переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

Клапан давления, выполненный по схеме работы как предохранительный, переливной или последовательности регулирует поток до себя.

Технические характеристики

Диаметр условного прохода - 10 мм

Давление нагнетания ном. - 2,5 МПа

Расход рабочей жидкости ном./макс./мин. -32/45/1 л/мин

Стыковой монтаж (отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца для уплотнения стыка между аппаратом и специальными панелями с нарезанной резьбой для монтажа штуцеров): ПГ54-25, ПБГ54-25, ПВГ54-25

В настоящее время данные клапаны заменяются гидроклапанами типа Г54-32, Г54-34 или Г54-35 - А,Б, В, Д (исполнение по давлению) с П или без (исполнение по присоединению).

Схема работы клапанов давления АГ54-32

Работа гидроклапана по требуемой схеме достигается установкой пробок с конической резьбой в указанные в табл. 1 каналы, что обеспечивает необходимое соединение гидролиний внутри аппарата.

Устройство и работа гидравлического клапана давления Г54

В расточке корпуса 1 помещен золотник 2, поджатый с торца усилием пружины4, которое регулируется винтом 5.

При использовании гидроклапана давления по схеме 1 (см. табл. 1) рабочая жидкость, подводимая в полость и корпуса 1, через каналы в и ж, демпферное отверстие к поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. Когда давление в подводящей гидролинии возрастает и, действуя на золотник 2, преодолевает усилие пружины, золотник поднимается вверх и соединяет полости подвода и и отводад. Так как полость е под колпачком 3 соединена каналом б с полостью отвода д, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной, независимо от изменения давления в гидросистеме. Для уменьшения колебаний золотника 2предназначено отверстие к малого диаметра.

При работе гидроклапана давления по схеме 2 (см. табл. 1) в канале вустанавливается пробка, а через канал г под торец золотника 2 подводится управляющий поток. Когда давление в управляющем потоке превышает усилие пружины, золотник поднимается и соединяет полости подвода и и отвода д, а так как полость г сообщается с полостью отвода д, то обеспечивается поддержание постоянной разности давлений в управляющем и отводимом потоках.

При использовании гидроклапана давления по схеме 3 (см. табл. 1) каналы б ив заглушаются пробками, полость е через канала соединяется с баком или с управляющим потоком, а через канал г подается управляющий поток. Когда давление в управляющем потоке линии г достигает заданной величины, определяемой усилием пружины 4 и давлением в канале а, золотник 3соединяет полости подвода и иотвода д, что обеспечивает пропускание потока рабочей жидкости.

При работе гидроклапана давления по схеме 4 (см. табл. 1) в канале бустанавливается пробка, а полость е под колпачком 3 через канал а соединяется с баком или управляющим потоком, что обеспечивает пропускание потока при достижении в нем заданной величины давления, определяемой усилием пружины 4 и давлением в канале а.

Гидроклапаны давления стыкового монтажа отличаются от гидро-клапанов трубного монтажа только конструкцией корпуса. уплотнение стыковой плоскости осуществляется резиновыми кольцами круглого сечения.

Устройство и работа клапанов Г54-3

В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку.

Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А. Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.

Требования к рабочей жидкости гидроклапана давления АГ54-32М

Гидроклапаны давления работают на чистых минеральных маслах с кинематической вязкостью от 20 до 200 сСт и температурой от +10 до +70oС при температуре окружающей среды от +10 до +50oС.

Количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по весу, а воды — 0,05%. Размер частиц, содержащихся в масле, не должен превышать 0,025 мм.

При изменении вязкости рабочей жидкости более чем на 20% от первоначальной необходимо произвести ее замену.

Перед установкой гидроклапана давления необходимо удалить из корпуса полиэтиленовые заглушки, ввернуть в корпус штуцера и присоединить к ним подводящие и отводящие трубопроводы.
